地形测量




地形测量包括控制测量和碎部测量。
控制测量
①控制测量是测定一定数量的平面和高程控制点，为地形测图的依据。平板仪测图的控制测量通常分首级控制测量和图根控制测量。首级控制以大地控制点为基础，用三角测量或导线测量方法在整个测区内测定一些精度较高、分布均匀的控制点。图根控制测量是在首级控制下，用小三角测量、交会定点方法等加密满足测图需要的控制点。图根控制点的高程通常用三角高程测量或水准测量方法测定。
碎部测量

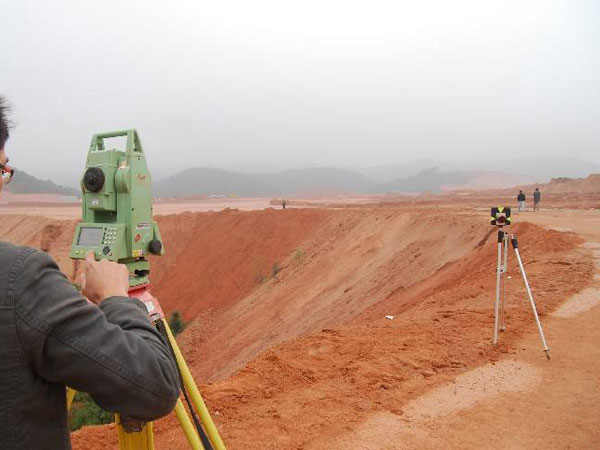

②碎部测量是测绘地物地形的作业。地物特征点、地形特征点统称为碎部点。碎部点的平面位置常用极坐标法测定，碎部点的高程通常用视距测量法测定。按所用仪器不同，全站仪，GPS-RTK测图法等。它们的作业过程基本相同。

测量步骤
一、地形测量工作主要步骤
1、制定工作计划，确定实施方案；
2、收集测区已有资料，并根据实际情况编制地形测量技术设计书；
3、组织人员，成立项目部，设立技术组及质量检查组；
4、准备各类测绘仪器及器材，制作测量标志等；
5、进行控制测量；
6、进行地形图野外数据采集，包括各地物点、地形点的平面位置和高程数据；
7、内业计算机数据处理，成图及各种资料整理；
8、质量检查及验收工作。
二、人员设备配置
为按期保质保量完成本次地形测量任务，根据工作量、作业难度、作业时间要求，分以下几个主要阶段给出应投入的人员设备数量：
1、控制网选点埋石阶段：分组选埋导线点。
2、控制网测量阶段：分组用6-8台GPS接收机进行导线GPS测量。
3、图根控制测量与外业数据采集阶段：安排人员测图小组，用全站仪或者GPS-RTK进行数据采集。
4、数据处理、图形编辑阶段：共计用10台计算机，采用同一图形数据处理、图形编辑软件，按《图式》、《规范》、《制图规范》、《设计书》的要求进行数据处理图形编辑。
5、图形输出、外业巡查阶段：分组对绘出的纸图进行外业巡视检查，同时，用全站仪实测地形地物检查点。对发现的问题，及时进行处理。这一阶段还应在项目部组织下进行自查、复查。这一阶段结束后，结束整个外业测量阶段。
6、资料整理阶段：数据处理投入内页人员，用计算机依据《数字化规范》进行图幅数据加工；项目经理与技术负责人将控制点点之记、控制点成果表、技术总结、检查报告等材料整理完善，对图面进行检查，提交图件资料、文字资料及数据光盘。
整个工程项目从头至尾，项目经理和技术负责人都应担负起组织责任，加强技术指导和质量监督，经常向主管汇报工程进展情况，根据作业进度计划和实际作业进度及时调整人员及设备配置，确保工程质量优良。
